一，概述

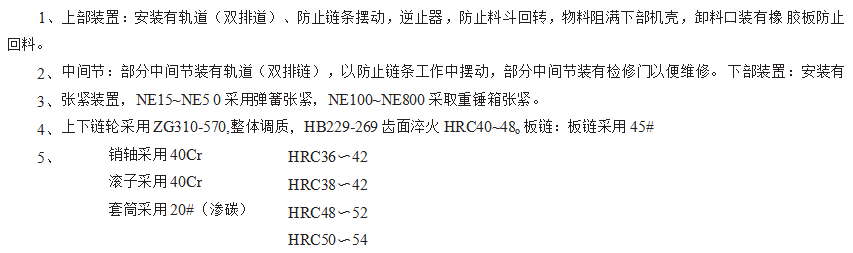

       NE系列板链式提升机是本公司在国外同类产品的基础上开发研制的产品，用来提升各种散状物料。是目前国内较为先 进的一种垂直提升设备。规格有 NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600及 NE800o它由运行部件、驱动部件、上部装置、中部机壳以及下部装置组成。运动部件由料斗和套筒滚子链组成，NE15、 NE30采用单排链，NE50-NE800采用双排链。驱动装置采用多种组合驱动，驱动平台上装有检修架和栏杆。驱动装置分左 右两种。上部装有轨道、逆止器。卸料口装有防回料橡胶板。中间节装有轨道以防止链条在工作时摆动。下部装有自动张 紧装置。

       本机不仅能提升普通粉状、粒状和块状物料，而且也可提升磨琢性强的物料，物料温度可高达250°C，该机采用板式 套筒滚子链条作为牵引构件，采用流入式喂料，重力诱导式卸料。

1、提升范围广。对物料的种类、特征及块度要求少，不仅提升一般粉状、粒状和块状物料，而且可提升磨琢性状的 物料。物理学料温度可达250°C。

2、驱动功率小。该机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送。链速低提升量大。 几乎无回料和挖料现象，因此无产功率小，所耗功率是链提升机的70%。

3、输送能力大。该系列具有11种规格。提升量范围为15-800m3/n。

4、使用寿命长。本机的设计保证物料在喂料、提升和卸料中不会撒落，减少了机械磨损，物料之间很少发生挤压和 碰撞现象。输送链采用高强度耐磨链条，大大延长了链条和链斗的使用寿命。正常使用下，输送链使用寿命超过5年。

5、密封性好，环境污染少。先进的设计原理，保证了整机的可靠性，无故障时间超过3万小时。

6、操作、维护、维修方便、易损件少。由于节能和维修少，所以使用成本极低。

7、机械尺寸小，机壳经折边和中间压凸、再经焊接、刚性好、外观漂亮。

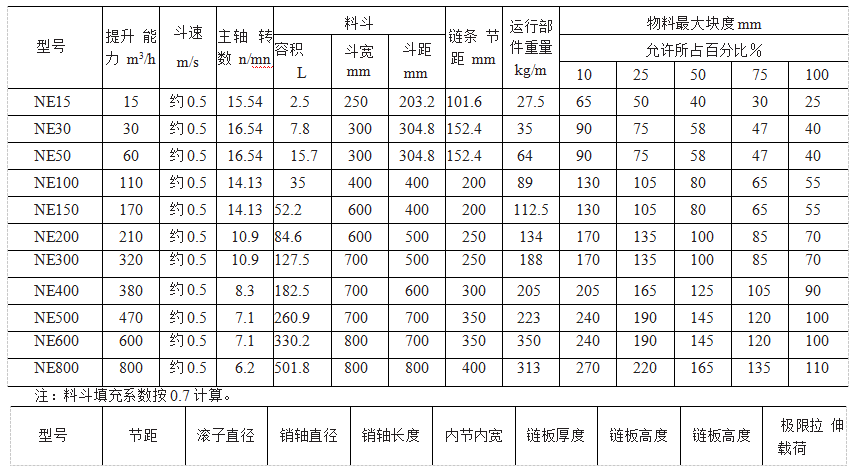

NE系列斗式提升机技术参数

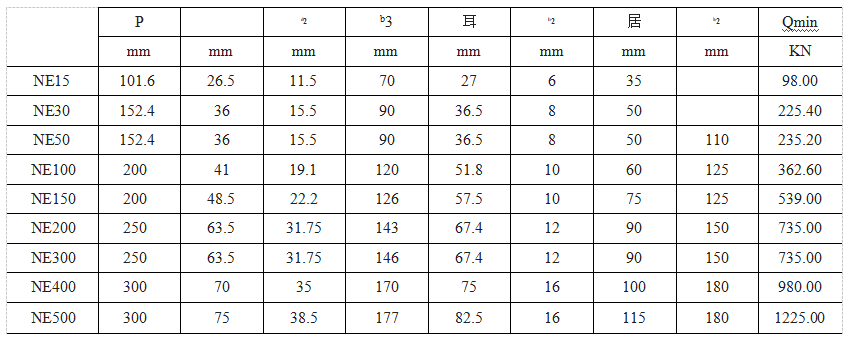

NE型斗式提升机链技术参数

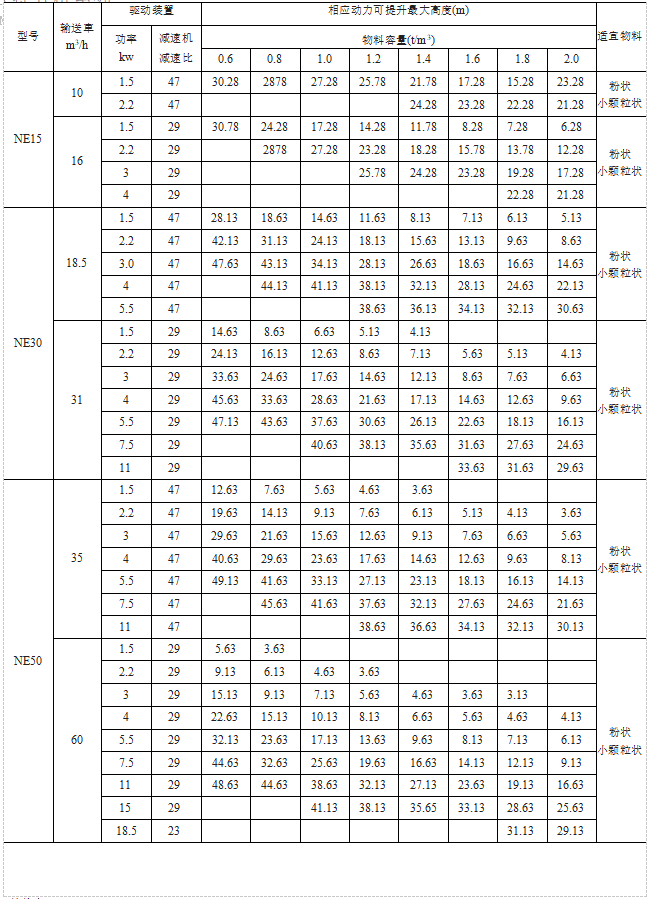

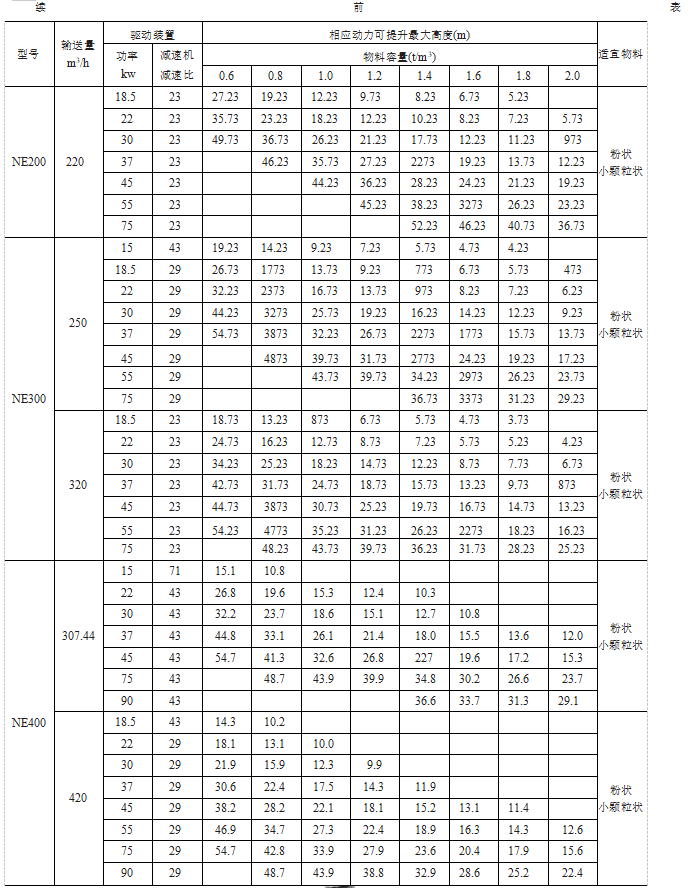

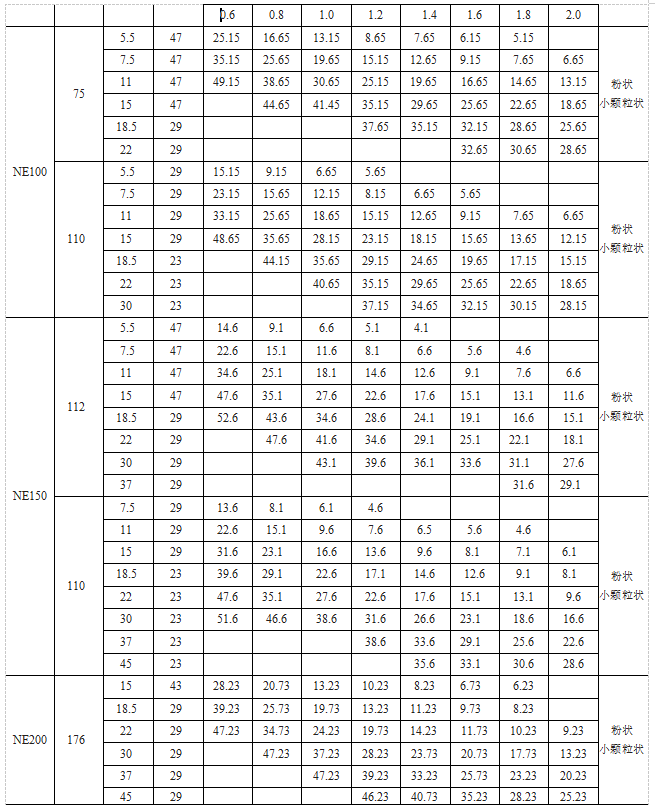

NE型斗式提升机的动力酉i

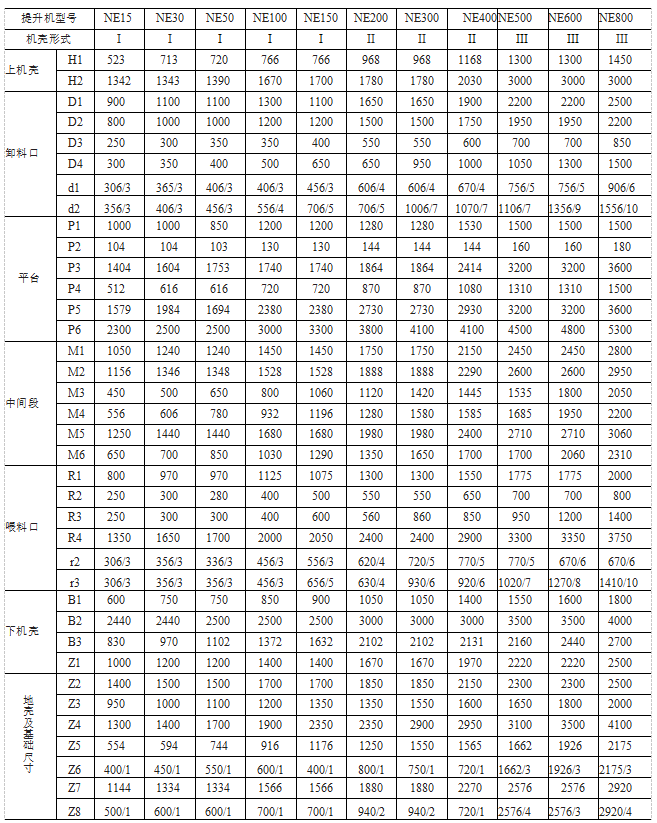

五、NE型斗式提升机的外形及安装尺
